价 格
订货量
￥4891.00
1 - 10
￥4695.00
11 - 20
￥4597.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥21
| 产品特性：NSK丝杠 | 品牌：NSK | 型号：W2504SS-3ZY-C5Z5 |
| 适用机床：兄弟机床 | 最大载荷：22.9kN | 丝杆外径：25mm |
| 丝杆底径：22.4mm | 丝杆螺距：05mm | 是否库存：是 |
| 法兰安装孔：6孔沉头5.5-9.5 | 钢球直径：3.175mm | 螺母注油孔：M6×1.0 |
| 额定动负载：9790N | 法兰形状：圆形单侧切边 | 丝杠全长：650mm |
| 丝杠导程分类：小导程 | 螺母型号：ZFD2505-3 | 滚珠结圆直径：25.75mm |
NSK滚珠丝杠 W2504SS-3ZY-C5Z5 机床用系列 螺母型号ZFD2505-3
一、W2504SS-3ZY-C5Z5丝杠参数介绍
表1、W2504SS-3ZY-C5Z5参数图表
丝杠参数 | 参数数值 | 丝杠参数 | 参数数值 |
| 丝 杠 直 径 ： | 25 mm | 丝 杠 导 程 ： | 05 mm |
| 法兰宽度 | 11mm | 法兰外径 | 63mm |
| 丝杠润滑剂 | 防锈剂 | 丝杠预紧方式 | Z预紧 |
| 额定静负载 | 22900N | 有效圈数 | 1×3 |
W2504SS-3ZY-C5Z5是NSK标准滚珠丝杠，机床用系列小导程SS型丝杆，属于公司备库存的一款标准型号，导程是05，另外螺母直径40mm。

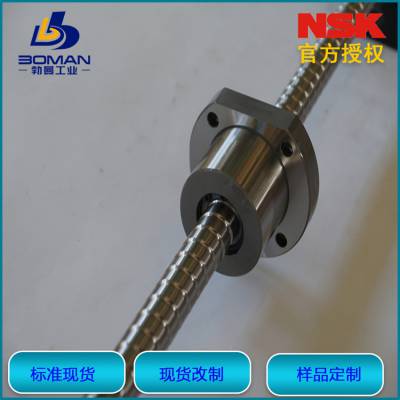

二、丝杠实物图片展示
实拍图
THE PRODUCT MAKING PLANS
NSK常备滚珠丝杠库存展示
| SS型：W5010SS-3ZY-C5Z10 | SS型：W3209SS-1ZY-C5Z5 | FA型：W1003FA-3P-C3Z4 | MS型：W0801MS-2Y-C3T1.5 |
| FA型：W2004FA-2-C5T10 | SS型：W3204SS-3ZY-C5Z5 | FS型：W1001FS-1-C3T4 | SA型：W3204SA-4D-C5Z10 |
| SA型：W3606SA-2D-C5Z10 | MS型：W0802MS-1Y-C3T1 | FA型：W1002FA-1P-C3Z4 | MA型：W0400MA-1PY-C3Z1 |
| PSS型：PSS0612NAD0150 | SA型：W3203SA-4Z-C5Z6 | FA型：W1506FA-8G-C5T20 | SA型：W4513SA-1Z-C5Z10 |
公司针对NSK滚珠丝杠所售产品，主要包含几类产品，包含轴端完成品系列和轴端未加工品系列，主要表现为：紧凑型PSS，FSS，USS系列，微型小导程MA系列，小型设备用FA系列，机床用SA系列，不锈钢KA系列，搬送用VFA，RMA系列。未加工品包含高速SS系列，小导程MS系列，小设备FS系列，机床用SS系列，搬送用RMS系列，R系类产品。同事可以根据客户需求，进行产品定制，同时提供产品二次追加工改制服务。
三、仓库库存图片展示：
四、相关产品展示：
相关产品
CUSTOM INSTRUCTIONS
公司销售的W2504SS-3ZY-C5Z5是标准丝杠系列，属于轴端完成品，对应SS型系列丝杠，W代表着NSK产品符号，是属于滚珠丝杠，25代表着丝杠轴外径是25mm，04代表着丝杠部长度（以100mm位单位），3ZY是NSK的管理编号，C5代表精度等级是C5级，Z代表着预紧间隙符号，05代表着导程是05mm，丝杠总长是650mm。丝杠全长650mm。NSK滚珠丝杠的安装步骤，需要确定轴承的中心，确定轴承壳体中心的方法，与螺母壳体的中心调整相同，在轴承壳体内设置抑制配合间隙的工装夹具（测试杆），然后临时固定在工作台上。另外还需要安装滚珠丝杠，润滑，工作状况检查，试运行，定位精度检验六个过程确定螺母护罩的中心。
五、NSK代理资质
六、公司介绍：
公司销售NSKW2504SS-3ZY-C5Z5，如果您对NSK精机产品，如滚珠丝杠，直线导轨等产品的价格，选型，维修等各方面问题，您可以通过电话联系江苏勃曼工业控制技术有限公司,为了更好的服务客户和促进公司长久发展，公司有专业的销售和售后技术团队为客户服务。客户的支持是我们成长和发展的动力，离不开您宝贵的意见和建议。这样我们才能为客户提供的技术支持和售后服务。业务电话全年保持通畅。***所售是原厂正品，帮助降低客户采购成本及采购周期。
七、购买须知
