价 格
订货量
￥3557.00
21 - 10
￥3762.00
11 - 0
￥3910.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥1
| 品牌：NSK | 型号：W3203-682Z-C5Z | 适用机床：兄弟机床 |
| 最大载荷：32.4kNkN | 丝杆外径：32mmmm | 丝杆底径：26.4mmmm |
| 丝杆螺距：16mmmm | 是否库存：是 | 产品特性：NSK丝杠 |
| 行程：298mm | 额定静负载C0a：32400N | 精度等级：C5 |
| 丝杠全长：520mm | 滚珠结圆直径：33mm | 螺母直径：75mm |
| 法兰形状：圆形两侧截边 | 螺母型号：ZFT3216-3 | 法兰直径：106mm |
NSK滚珠丝杠 兄弟机床Y轴 TC-31A丝杠 W3203-682Z-C5Z XYZ轴
一、W3203-682Z-C5Z丝杠参数介绍
表1、W3203-682Z-C5Z参数图表
丝杠参数 | 参数数值 | 丝杠参数 | 参数数值 |
| 丝 杠 直 径 ： | 32 mm | 丝 杠 导 程 ： | 16 mm |
| 螺母长度 | 103mm | 螺母安装PCD | 90mm |
| 法兰安装孔 | 6孔沉头上下对称 | 螺母安装孔角度 | 45度 |
| 全螺纹长度 | 401mm | 法兰宽度B | 18mm |
公司销售的W3203-682Z-C5Z，是W3203-682Z-C5Z是兄弟机床TC-31BNY轴丝杠，机型是TC-31BN，丝杠轴底径26.4，另外螺母直径75mm。

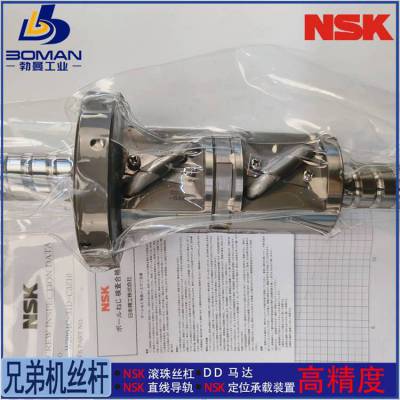

二、丝杠实物图片展示
实拍图
THE PRODUCT MAKING PLANS
兄弟机床其它部位产品展示
| 发那科小黄机Z轴丝杠： | W2506C-105Z-C5Z12 | 兄弟机床TC-S2DX轴丝杠： | W2806C-48Z-C5Z16 |
| 兄弟机床TC-328X轴丝杠： | W2805C-14P-C5Z10 | 兄弟机床TC-217X轴丝杠： | W2004C-47P-C5Z5 |
| 兄弟机床TC-S2CZ轴丝杠： | W3006C-7Z-C5Z16 | 发那科小黄机X轴丝杠： | W2506Z-806PSS-C3Z12 |
| 发那科小黄机Y轴丝杠： | W2505Z-1085PSS-Z12 | 发那科小黄机X轴丝杠： | W2506C-162PSS-C3Z12 |
公司针对兄弟机丝杠，发那科小黄机丝杠，住友注塑机和锁模丝杠，射出丝杠，顶针丝杠，发那科注塑机，东芝注塑机，东洋注塑机，日精著司机，日钢注塑机，韩国LG注塑机，均备有大量库存，欢迎大家选购。
三、仓库库存图片展示：
四、相关产品展示：
相关产品
CUSTOM INSTRUCTIONS
W3203-682Z-C5Z是W3203-682Z-C5Z是兄弟机床TC-31BNY轴丝杠，精度等级对应C5，法兰宽度B的值是18mm，注油孔属于标准的M5×0.8，另外公司针对该系列别的轴别丝杠同样被有大量库存，方便客户配套***。NSK滚珠丝杆的结构划分，在螺杆和螺母之间夹有滚珠进行转动的组件就是滚珠丝杆。由于滚珠需要***循环，所以除螺杆，螺母和滚珠之外，还***少需要循环部件组成。NSK滚珠丝杆循环方式，其中滚珠的循环方式有循环导管式、循环器式、端盖式三种方式，这三种方式属于比较常见的。预压方式有定位预压（双螺母方式、位预压方式）、定压预压。
五、NSK代理资质
六、公司介绍：
公司销售NSKW3203-682Z-C5Z，上海曼鲁***工程技术有限公司拥有十余年NSK经销商资质，拥有10余位近二十年行业经验的***工程师，可以应当市场千变万化需求，可以为客户提供***改制方案，对于常规产品，公司完全可以做到***对应，对于需要订货的很多产品，货期可以控制在一到三个月以内，公司及时更新NSK产品其中包括很多***丝杠可以供客户购买。
七、购买须知
购买须知
01
关于付款
一般情况下划线的可能是商品的销售指导价或该商品的曾经展示过的销售价等，并非原价，仅供参考。前述说明仅当出现比较时有效。若商家单独对划线进行说明的，以商家的表述为准。
02
关于付款
标注可能是历史销售，仅供参考，付款前请联系业务员，款到发货。
03
关于客服
本店货源来自NSK，如需退换货，请提前联系业务员，我们将提供售后服务。
