| 品牌：NSK | 型号：W1609FS-2GX-C5T32 | 适用机床：车床 |
| 最大载荷：6.69kNkN | 丝杆外径：16mmmm | 丝杆底径：13.4mmmm |
| 丝杆螺距：32mmmm | 是否库存：是 | 是否批发：是 |
| 规格：小型机器用FS型 | 产品特性：NSK丝杠 | 丝杠全长：1110 |
| 螺母外径：34 | 螺母安装PCD：45 |
W1609FS-2GX-C5T32 NSK研磨工艺 导程32 超大导程 图片样本
一、W1609FS-2GX-C5T32丝杠参数介绍
表1、丝杠参数图表
丝杠参数 | 数值 | 螺母参数 | 数值 | 丝杠轴参数 | 数值 |
| 丝杠直径 | 16 | 螺母空间容积 | 2.00 | 动摩擦力矩 | 无 |
| 行程 | 1076 | 螺母型号 | 螺母类型USFC | 额定动负载Ca | 4000 |
| 间隔钢球 | 无 | 对应公司 | 江苏勃曼工业 | 销售经理 | 张前进 |
| 钢球直径 | 3.175 | 螺母全长L | 34 | 预紧负载 | 无 |
W1609FS-2GX-C5T32导程精度vu是0.027，NSK搬运丝杠R系列丝杠轴常见命名规范，以RS2510A20为例，RS是丝杠轴产品符号，25是丝杠轴外径，10是丝杠轴导程，A是内部型号符号，20是丝杠轴长度乘上100毫米。R系列螺母公称型号命名如下：RNFTL2510A5S，其中RNFTL代表螺母型号，25代表丝杠轴直径，10代表丝杠导程，A是内部型号符号，5代表有效圈数是5圈，S代表密封符号。导程精度T是0。
二、丝杠实物图片展示
实拍图
THE PRODUCT MAKING PLANS
定制滚珠丝杠：异物环境用：VSS型，带异物环境、润滑脂密封用“X1密封盖”型 定制滚珠丝杠：双驱动用：TW 系列 定制滚珠丝杠：***级机床用：中空轴滚珠丝杠，螺母冷却滚珠丝杠 定制滚珠丝杠：螺母旋转驱动用ND 系列 定制滚珠丝杠：机器人用：Σ系列 定制滚珠丝杠：机器人用和润滑单元之间添加内容、带润滑脂低飞散密封圈L1滚珠丝杆 定制滚珠丝杠：润滑单元NSK K1 tm组装型 滚珠丝杠外围单元： 滚珠丝杠外围单元：支撑单元，滚珠丝杠用支撑轴承单元：小型设备轻载荷用以及机床高速重载荷用 滚珠丝杠外围单元：锁紧螺母 滚珠丝杠外围单元：润滑单元 滚珠丝杠外围单元：止动器(订购品) 滚珠丝杠外围单元：滚珠丝杠支撑用推力角接触球轴承 滚珠丝杠外围单元：高刚性NSKTAC C系列，高负载NSKTAC03系列，高刚性BSBD系列。

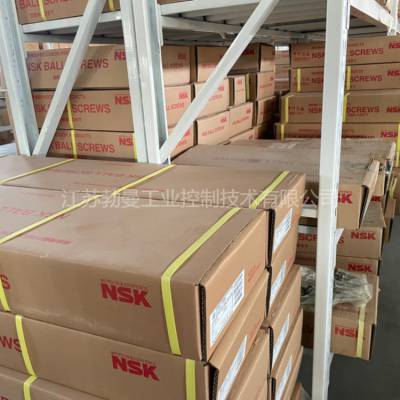

三、仓库库存图片展示：
四、相关产品展示：
相关产品
CUSTOM INSTRUCTIONS
NSK搬送用滚珠丝杠暂用轴的安装，首先要确认螺母的安装方向，卸下向丝杠轴移动侧的挡环。然后，请一并小心地将丝杠轴和暂用轴的中心对齐，一边将暂用轴扎实地压住丝杠轴的轴端。 螺母的移动将螺母一直滑至轻轻地碰到丝杠轴的滚珠沟槽挡边后暂停，在压紧暂用轴的状态下，一边将螺母组件轻轻地向安装方向推动，一边向旋转方向扭转，这样螺母就能向丝杆轴移动。直至丝杠轴的滚珠沟槽端面完全露出来之前，请不要让暂用轴离开丝杠轴的轴端。
五、NSK代理资质
六、公司介绍：
勃曼工业拥有完善的检测工艺流程，如果您有滚珠丝杠的使用需求或者疑问，或者您对NSK其它精机产品有需要或者疑惑，如滚珠丝杠，直线导轨，DD马达，模组，***轴承，油脂，支撑单元等产品，欢迎致电江苏勃曼13918005698来电咨询，公司针对NSK精机产品，拥有完善的销售服务体系，设置有***的技术销售人员，售后维护团队，维修服务部等，人员配置***、合理，其中包括工程问题处理，设计选型，产品维修，产品替换改制等，在这些领域都有相关技术人员。勃曼工业拥有完善的加工工艺流程，可以满足二客户各种改制需求。
